缸筒作為油缸、礦用單體支柱、液壓支架、炮管等產品的主要部件，其加工質量的好壞直接影響整個產品的壽命和可靠性。缸筒加工要求高，其內表面粗糙度要求為Ra0.4～0.8µm，對同軸度、耐磨性要求嚴格。缸筒的基本特征是深孔加工，其加工一直困擾加工人員。

　　采用滾壓加工，由于表面層留有表面殘余壓應力，有助于表面微小裂紋的封閉，阻礙侵蝕作用的擴展。從而提高表面抗腐蝕能力，并能延緩疲勞裂紋的產生或擴大，因而提高缸筒疲勞強度。通過滾壓成型，滾壓表面形成一層冷作硬化層，減少了磨削副接觸表面的彈性和塑性變形，從而提高了缸筒內壁的耐磨性，同時避免了因磨削引起的燒傷。滾壓后，表面粗糙度值的減小，可提高配合性質。

滾壓原理及加工對比
滾壓加工( Trundle processing）

　　滾壓加工是一種無切屑加工，在常溫下利用金屬的塑性變形，使工件表面的微觀不平度輾平從而達到改變表層結構、機械特性、形狀和尺寸的目的。因此這種方法可同時達到光整加工及強化兩種目的，是磨削無法做到的。

　　無論用何種加工方法加工，在零件表面總會留下微細的凸凹不平的刀痕，出現交錯起伏的峰谷現象，

　　滾壓加工原理：它是一種壓力光整加工，是利用金屬在常溫狀態的冷塑性特點，利用滾壓工具對工件表面施加一定的壓力，使工件表層金屬產生塑性流動，填入到原始殘留的低凹波谷中，而達到工件表面粗糙值降低。由于被滾壓的表層金屬塑性變形，使表層組織冷硬化和晶粒變細，形成致密的纖維狀，并形成殘余應力層，硬度和強度提高，從而改善了工件表面的耐磨性、耐蝕性和配合性。滾壓是一種無切削的塑性加工方法。

　　無切削加工技術安全、方便，能精確控制精度，幾大優點：

　　1、提高表面粗糙度，粗糙度基本能達到Ra≤0.08µｍ左右。

　　2、修正圓度，橢圓度可≤0.01ｍｍ。

　　3、提高表面硬度，使受力變形消除，硬度提高HV≥4°

　　4、加工后有殘余應力層,提高疲勞強度提高30%。

　　5、提高配合質量，減少磨損，延長零件使用壽命，但零件的加工費用反而降低

       油缸是工程機械*主要部件，傳統的加工方法是：拉削缸體——精鏜缸體——磨削缸體。   采用滾壓方法是：拉削缸體——精鏜缸體——滾壓缸體，工序是3部分，但時間上對比：磨削缸體1米大概在1-2天的時間，滾壓缸體1米大概在10-30分鐘的時間。投入對比：磨床或絎磨機（幾萬——幾百萬），滾壓刀（1仟——幾萬）。滾壓后，孔表面粗糙度由幢滾前Ra3.2～6.3µm減小為Ra0.4～0.8µm，孔的表面硬度提高約30%，缸筒內表面疲勞強度提高25%。油缸使用壽命若只考慮缸筒影響，提高2～3倍，鏜削滾壓工藝較磨削工藝效率提高3倍左右。以上數據說明，滾壓工藝是高效的，能大大提高缸筒的表面質量。

　　油缸經過滾壓后，表面沒有鋒利的微小刃口，長時間的運動摩擦也不會損傷密封圈或密封件，這點在液壓行業特別重要。

　　缸體加工后的好處

　　金屬工件在表面滾壓加工后，表層得到強化極限強度和屈服點增大，工件的使用性能、抗疲勞強度、耐磨性和耐腐蝕性都有明顯的提高。更多技術可咨詢：寧波高新區鏡博士科技有限公司 周剛。經過滾壓后，硬度可提高15～30%，而耐磨性提高15%。

　　滾壓加工可以使表面粗糙度從Ra6.3提高到Ra2.4～Ra0.2。并且有較高的生產效率，有些工件可在數分或數秒鐘內完成。

　　滾壓加工能解決目前某些工藝方法不易實現的關鍵問題。例如對特大形缸體的加工。同時它也適用于特小孔的精整加工或某些特殊材料的精整加工。

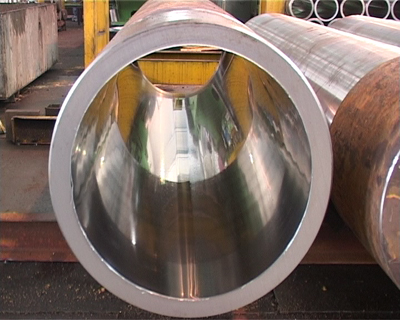

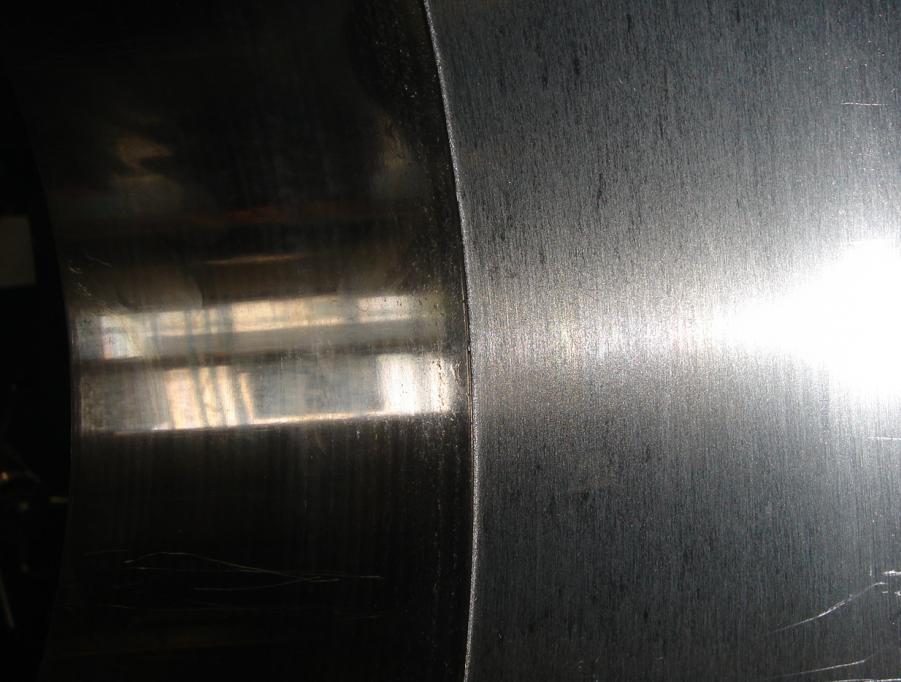

      鏡博士滾壓刀加工缸體對比（見上圖）

　　滾壓加工使用范圍廣，在各大、中及小型工廠均能使用。不論是從加工質量、生產效率，生產成本等方面來看，滾壓加工都是一項比較優越的加工方法。在某些方面，它完全可代替精磨、研磨、珩磨等光整加工。

　　目前，按外力傳遞到滾壓工具的加工方法可分為機械式、滾壓式和彈簧式三類。

　　按加工性質，可分為光精加工、強化加工兩類。
